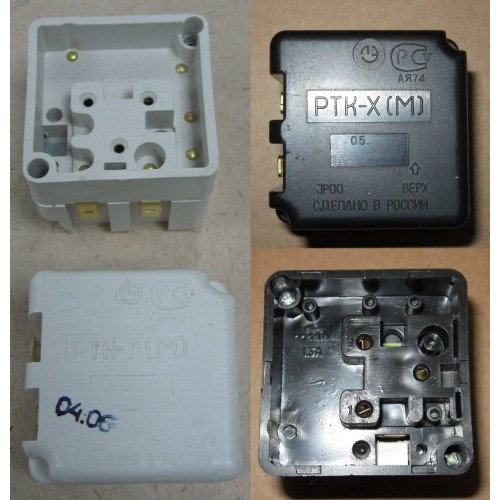

Реле РТК-Х (1,3А)
Реле пускозащитное РТК-Х (М) 1,3А 220В
Реле пускозащитное токовое РТК-Х - отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Применяется с компрессорами ДХМ-5.
Принцип работы реле компрессора РТК-Х
При подаче напряжения на реле через обмотку катушки L1 и рабочую обмотку компрессора начинает течь повышенный пусковой ток, что вызывает втягивание сердечника катушки и замыкание контактов К1, подключающих пусковую обмотку компрессора к питанию. Просходит запуск компрессора.
После того, как электродвигатель компрессора раскрутился, ток через рабочую обмотку уменьшается и сердечник катушки L1 отключает пусковую обмотку от питания. Запуск компрессора произведен. В случае неисправности компрессора нихромовые нагреватели R1, R2 пускозащитного реле РТК-Х, расположенные в непосредственной близости от биметаллической пластины с установленными на ней контактами К2 разогревают ее и компрессор отключается от сети.
Неисправности прибора РТК-Х-М:
разрушение сердечника катушки, подгорание контактов, обрыв нихромовых нагревателей.
В случае неисправности реле не ремонтируется и заменяется на новое.
Реле пускозащитное РТК-Х (М) 1,3А 220В
Реле пускозащитное токовое РТК-Х - отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Применяется с компрессорами ДХМ-5.
Принцип работы реле компрессора РТК-Х
При подаче напряжения на реле через обмотку катушки L1 и рабочую обмотку компрессора начинает течь повышенный пусковой ток, что вызывает втягивание сердечника катушки и замыкание контактов К1, подключающих пусковую обмотку компрессора к питанию. Просходит запуск компрессора.
После того, как электродвигатель компрессора раскрутился, ток через рабочую обмотку уменьшается и сердечник катушки L1 отключает пусковую обмотку от питания. Запуск компрессора произведен. В случае неисправности компрессора нихромовые нагреватели R1, R2 пускозащитного реле РТК-Х, расположенные в непосредственной близости от биметаллической пластины с установленными на ней контактами К2 разогревают ее и компрессор отключается от сети.
Неисправности прибора РТК-Х-М:
разрушение сердечника катушки, подгорание контактов, обрыв нихромовых нагревателей.
В случае неисправности реле не ремонтируется и заменяется на новое.
Характеристики | |
Бренды | Универсальные запчасти |
Применяется в | Холодильники |
Реле РТК-Х (1,3А)
- Код товара: 2415
- Доступность: На складе
-
740.00 р.
