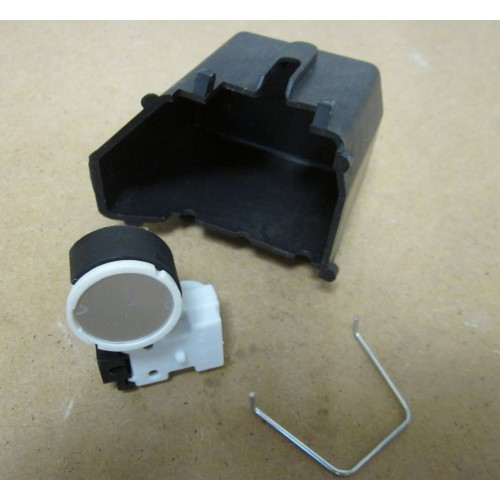

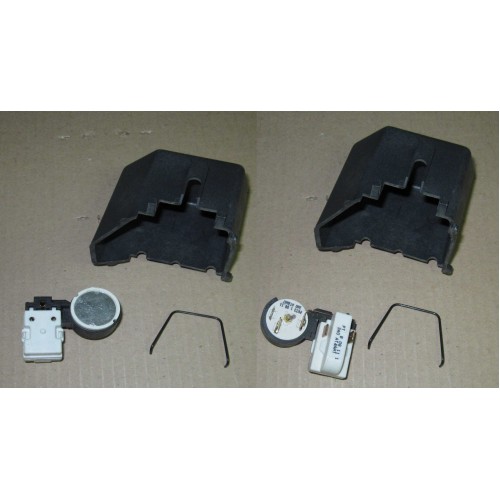

Реле пуско-защитное РКТ-3 для холодильника АТЛАНТ / БИРЮСА и др. (064114901602)

Принцип работы РКТ: напряжение на рабочую обмотку компрессора поступает через спираль с высоким удельным сопротивлением и затем через контакты биметаллической пластины. При увеличении тока, протекающего через рабочую обмотку компрессора, например при заклинивании или межвитковом замыкании, спираль разогревается, и установленная в непосредственной близости от нее биметаллическая пластина с контактами вследствие нагрева изменяет свою форму и размыкает цепь. Позисторная часть реле работает следующим образом: в холодном состоянии позистор имеет сопротивление около 30 Ом. При запуске через него и конденсатор на пусковую обмотку компрессора подается напряжение смещения, которое и запускает компрессор. При возникновении каких либо проблем с пусковой обмоткой ток через позистор увеличивается, при нагреве его сопротивление резко увеличивается и компрессор не запускается.

температура срабатывания 120-140 С
температур возврата 60 - 75 С
Ток срабатывания (пусковой ток) (при t=80 С) - 2,5 А
Максимальный ток срабатывания (при t=25 С) - 8 А
