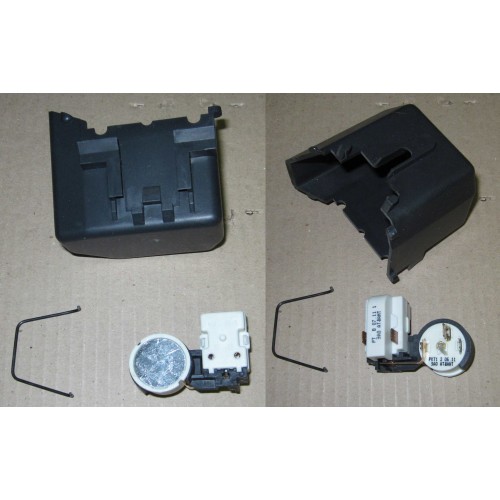

Реле пускозащитное РКТ-1 для холодильников

Принцип работы РКТ: напряжение на рабочую обмотку компрессора поступает через спираль с высоким удельным сопротивлением и затем через контакты биметаллической пластины. При увеличении тока, протекающего через рабочую обмотку компрессора, например при заклинивании или межвитковом замыкании, спираль разогревается, и установленная в непосредственной близости от нее биметаллическая пластина с контактами вследствие нагрева изменяет свою форму и размыкает цепь. Позисторная часть реле работает следующим образом: в холодном состоянии позистор имеет сопротивление около 30 Ом. При запуске через него и конденсатор на пусковую обмотку компрессора подается напряжение смещения, которое и запускает компрессор. При возникновении каких либо проблем с пусковой обмоткой ток через позистор увеличивается, при нагреве его сопротивление резко увеличивается и компрессор не запускается.

Характеристики:
температура срабатывания 120-140 С
температур возврата 60 - 75 С
Ток срабатывания (пусковой ток) (при t=80 С) 1,5А
Максимальный ток срабатывания (при t=25 С) 5А
Время срабатывания 6-15 сек
параметры пусковых реле PT, РТ-1 (позистор)
РТ
номинальное сопротивление (при 25 .С) 33+-8,5 Ом
потребляемая мощность 4,3 Вт
Время срабатывания 0,6-2,0 сек.
Время возврата 100 сек
Максимальное напряжение 500 В
РТ-1
номинальное сопротивление 3,3+-1 Ом
потребляемая мощность 4,3 Вт
Время срабатывания 0,6-2,0 сек
Время возврата 100 сек
Максимальное напряжение 200 В
